セキュリティソリューション「監視カメラソリューション」（H.264方式16chデジタルビデオレコーダー[FS16DVRH]）

高画質H.264 16chデジタルビデオレコーダー　FS16DVRH

低価格で８年以上の長期間録画を実現した、高画質DVR

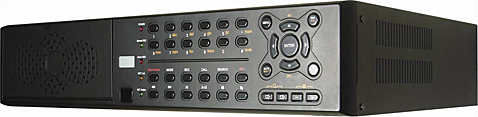

FS16DVRH

FS16DVRH_M

１．高画質ながら８年^※以上の長期間録画が可能

・	録画形式には最新技術であるＨ.２６４方式を採用しており、高画質でありながら高い圧縮率を誇ります。
・	外部ストレージは最大８台（３２ＴＢ）まで増設でき、鮮明な映像を長期間にわたって録画できます。

	※録画条件：	録画容量３２ＴＢ、１６台カメラ接続、標準画質(９段階中５）、解像度７２０×２４０、２１ＩＰＳ(１カメラ当り)、月～金曜日、８時間／日録画した場合、約８年の録画が可能。但し、撮影条件により実際の録画容量は異なることがあります。

２．各種防犯基準を超える機能

・	国内の各種防犯基準に準拠した様々な機能を装備しています。
・	ＡＴＭ、テラー端末、ＰＯＳなどの機器と連携させることによって、事件・事故等、各種イベントが発生した際の調査・検証に役立つ情報が容易に取得できます。
	携帯電話からのライブ映像監視機能や、映像監視アラームに連動したE-Mail通知機能により、遠隔地からでも迅速に異常事態を把握できます。

３．様々な角度から広範囲監視・集中監視をサポートする、ＤＶＲ集中監視ソフトウェア

（１）	録大規模な分散拠点の集中監視に対応１画面で最大６４台のカメラを表示するビューアー機能、シーケンシャル表示機能など集中監視に対応した機能を標準^※で実装しています。１拠点内の監視から大規模な分散拠点の集中監視まで柔軟に対応できます。

	※	ＤＶＲ接続数１０台（無償）、ＤＶＲ接続数５０台（有償）、ＤＶＲ接続数無制限（有償）の３つのライセンスをご用意しております。

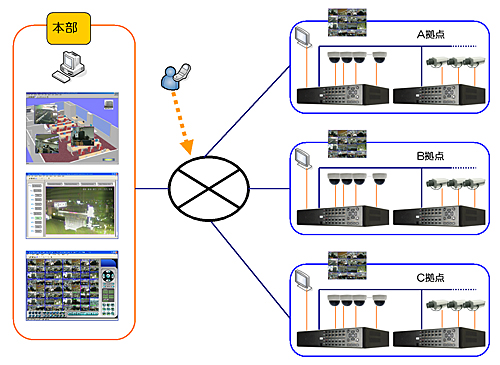

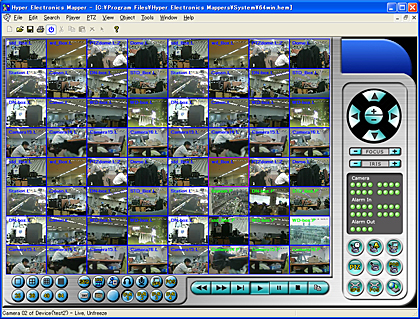

	【集中監視構成　イメージ図】【監視モニター画面　イメージ図】

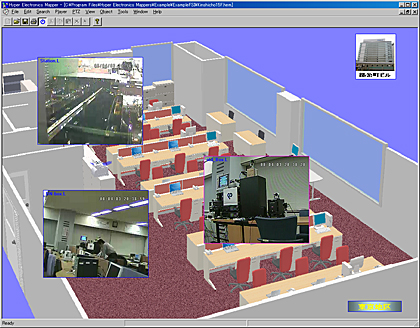

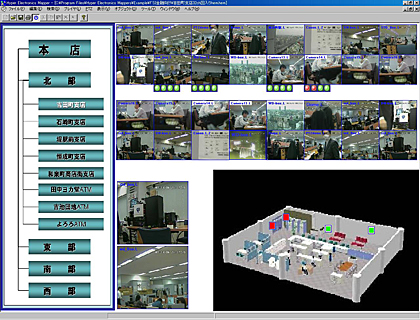

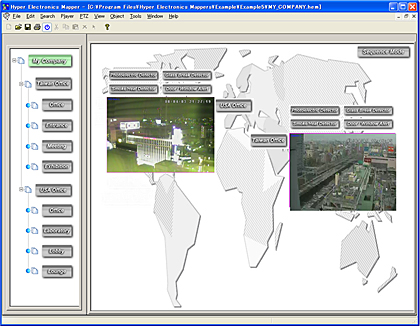

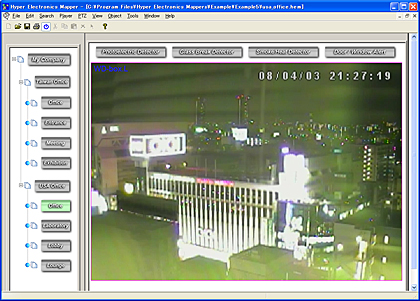

（２）	地図と監視カメラの画像をリンクしたユーザインターフェース監視カメラ設置付近の拠点マップからグローバルな視点での広域マップまで、ニーズに応じて地図と監視カメラの画像をリンクしたユーザインターフェースを提供します。多数の監視カメラから“見たい”カメラを選択しやすくなります。
（３）	音声の双方向通信が可能監視対象ポイントの音声を聞くだけでなく、スピーカーから音声出力することができる為、音声での警告など様々な用途に活用できます。

システム	オペレーティングシステム	エンベデッド Linux 2.6
	マルチプレクス	同時6操作- 同時に録画、監視、再生、バックアップ、コントロール、リモートアクセスなど
	プロセッサー	Multiple, MIPS CPU, Micro-P, CODEC(s)を含む
	認証	FCC, CE, LVDS等
映像表示	表示方式	NTSC/EIA 或いは PAL/CCIR
	入力	16-CH, BNC, 1Vp-p/75Ω
	メインモニタ	BNC × 1, S-video × 1, 1Vp-p/75Ω
	Main-AUX	BNC × 2 (Input × 1, Output × 1), 1Vp-p/75Ω
	コールアウト	BNC × 1, 1Vp-p/75Ω
	Call-AUX	BNC × 2 (Input × 1, Output × 1), 1Vp-p/75Ω
	ループアウト	16/9/4-CH （映像入力）, BNC, 1Vp-p/75Ω
	ビデオロス検知	あり
	モーション検知	あり,検知領域及び感度設定可能
音声	入力	RCA × 4,Line-in信号 (100mV-2Vrms)
音声	出力	RCA × 2,Line-out信号 (0-2Vrms)
録画	圧縮方式	映像: H.264 音声: ADPCM
	フレームレート/解像度	NTSC - 60 / 720×480, 120 / 720×240, 240 / 360×240 PAL - 50 / 720×576, 100 / 720×288, 200 / 360×288
	ウォーターマーク	あり
	録画方法	手動／スケジュール／アラーム／モーション
	プリ録画時間	0 ～ 60秒
	ポスト録画時間	0 ～ 60分
映像表示	解像度	NTSC - 720×480, PAL - 720×576
	分割ウィンドウ	1/4/7/9/10/13/16
	フレームレート	1チャンネルあたり最大 30IPS (NTSC) / 25IPS (PAL)
	フリーズモード	あり
	自動巡回表示	あり、表示方法調節可能
	デジタルズーム	×2, ×4
再生	フレームレート/解像度	NTSC - 30 / 720×480, 60 / 720×240, 120 / 360×240 PAL - 25 / 720×576, 50 / 720×288, 100 / 360×288
	検索	日時指検索、イベント検索、スマートサーチ
	操作	通常再生、早送り、巻き戻し、一時停止、停止、コマ送り
記録装置	内蔵ハードディスク	3.5”SATA HDD × 2 または 3.5”IDE HDD × 2 （IDE接続時は別途80芯パラレルATAケーブルが必要）
	外付ハードディスク	IEEE 1394経由、最大8台まで接続可能
	領域	アラーム録画用領域と通常録画用領域設定可能、上書き設定可能
	バックアップデバイス	USB 2.0 コネクタx 2 （USBメモリ, DVD+RW, DVD+R, DVD-R, ハードディスク等を接続可能）
アラーム	入力	16入力、接点式／TTL/CMOS信号,極性選択可能
	出力	ノーマルオープンリレー 2出力ノーマルクローズリレー 2出力
	ブザー	あり
	トリガ	センサ－入力, ビデオロス, モーション
	イベントログ	あり
ネットワーク	Ethernet	RJ-45 10/100BaseTコネクタ
	Web	DVR設定、監視、バックアップ、アラーム通知、ファームウェアアップデート１画面のInternet Explorer^®ウィンドウ内に４台までのDVR映像を同時表示可能
	E-mail	PC、携帯電話などへのアラーム通知
	FTP	アラーム映像・音声の保存
	映像	I.E.及びHEM : 1/4/9/16分割ウィンドウ、自動巡回表示 HEM：動的電子地図表示
	音声	双方向対応
	プロトコル	TCP/IP, HTTP, PPPoE, DHCP, DDNS, FTP, TSP
	リモート接続	最大8ユーザーまで同時接続可能
	帯域	TCP/IP動的スライディングウィンドウ対応
PTZ	対応プロトコル	PELCO D, SCC-641P, PIH, Dynacolo, Kalatel, Bosch AutoDome, Video Trek, PTC-400C, VC-C4
DVR設定	本体	設定値をUSBメモリへバックアップ可能可能 USBメモリに保存した設定値を適用可能
DVR設定	リモート	ネットワーク経由での設定変更可能設定値のアップロード／ダウンロード可能
信頼性	システム回復	停電復帰後、自動的に電源復帰
	ウォッチドッグタイマ	あり
	内部クロック	内蔵リアルタイムクロック
	防塵フィルタ	あり（本体前面及び右側面）
	セキュリティ	マルチレベルパスワード（3権限、18ユーザー）プロテクションキーによる遠隔アクセス認証
外形寸法	外形寸法	430(幅) × 330(奥行) × 88(高さ)mm
外形寸法	質量	約5Kg （内蔵HDDを除く）
電力	電源	90～264 VAC, 47～63 Hz
電力	消費電力	約40W (最大65W) (内蔵HDD2台接続時)
動作温度範囲		0°C ～+45°C
